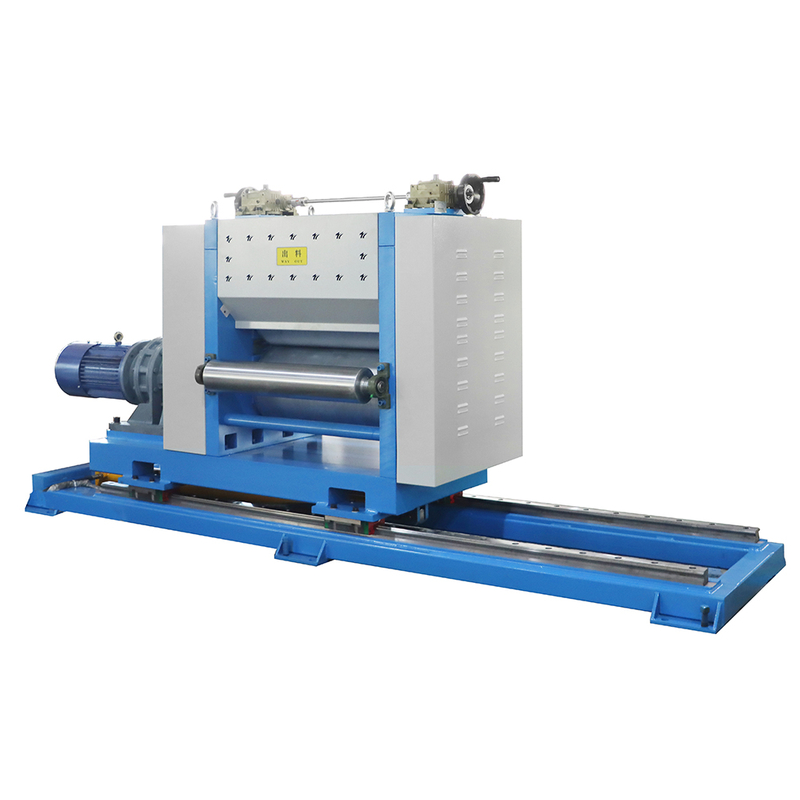

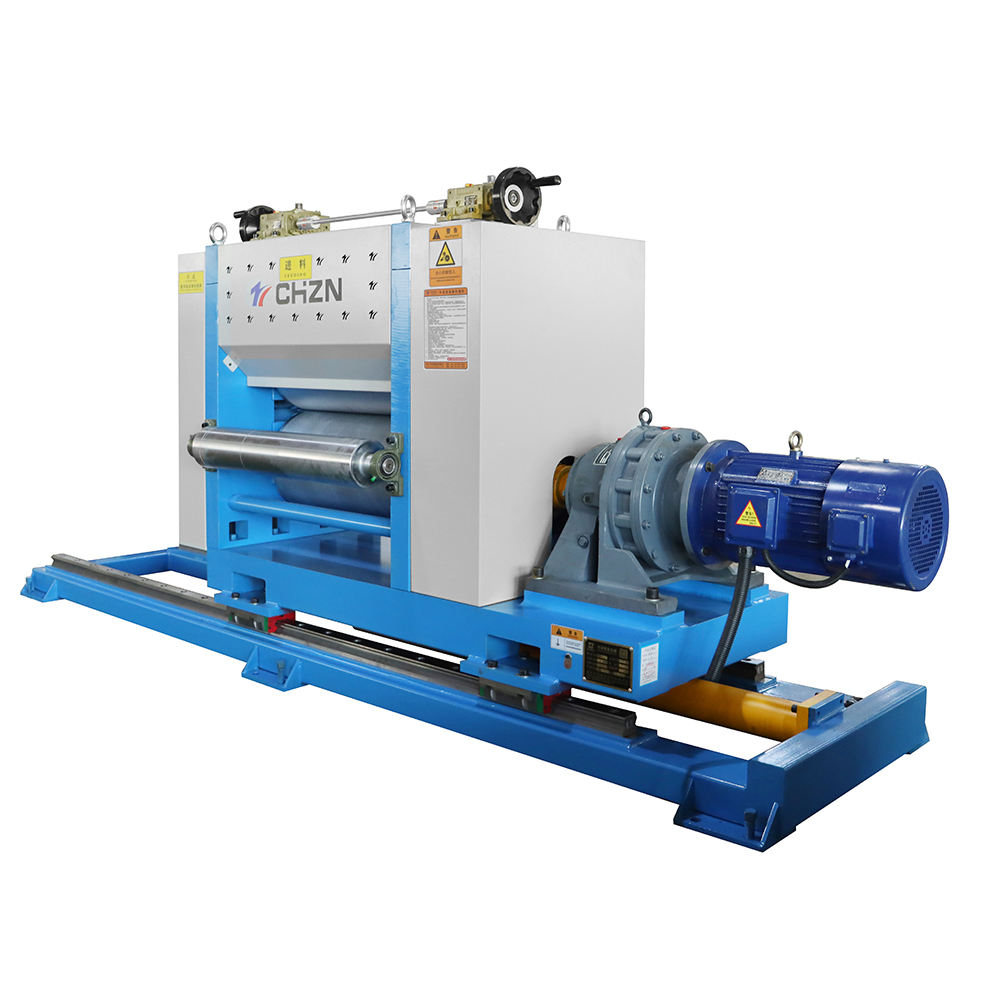

Chzn mobile Prix de compétition Prix en métaux Machine de gaufrage mobile pour une plaque à carreaux en acier inoxydable en aluminium

1. Matériau en alliage en aluminium: 5052,
Épaisseur 0,14-0,2 mm,
Largeur du matériau ≤ 600 mm.

2. Le modèle de produit est fabriqué en fonction de la forme de l'échantillon (selon l'acceptation de l'échantillon)
3. Le modèle de produit est longitudinal et cohérent avec la direction de la bande d'aluminium.
4. Taille du rouleau de fleur: φ310 * 700 mm
5. Matériau à rouleaux de fleurs: 42Crmo Rouleau solide, extinction et tempérament thermique HRC ＞ 58
6. Forme de gaufrage: pressage supérieur et inférieur (rouleau inférieur fixe)
7. Réglage de la pression: pressurisation du réducteur turbo
Le diamètre de la tige de vis est de φ50 mm, la course de réglage est de 50 mm, le siège de roulement est une partie usinée intégrale et l'échelle de valeur de réglage est affichée.
8. Mode de transmission: équipement de précision
9. Hauteur de centre de pressage à rouleau de motif: 730 mm
10. Spécifications de taille globale: 2500 mm (équipement de gaufrage) * 800 mm de large (ne doit pas dépasser les dimensions ci-dessus)
11. Épaisseur de l'arche: 70 mm
12. Dispositif mobile de la machine à gaufrer: Guide linéaire + forme de cylindre d'huile (sans tuyau d'huile, sans station de pompage, sans contrôleur hydraulique)
Modèle de guide linéaire: HGW55HA (type étendu), marque: Shangyin;
Nombre de curseurs: 4;
Cylindre d'huile: diamètre d'alésage φ80 mm, course de 1300 mm (sans station hydraulique)
13. Exigences du système de transmission:
Vitesse de ligne: 20-42 mètres / minute;
Moteur: 380v, 7,5 kW, 50Hz (YVP132V-4);
Modèle de réducteur: XWY7-29;
Équipé de l'onduleur, de la marque: Delta, Système de boîte de commande électrique indépendante.
